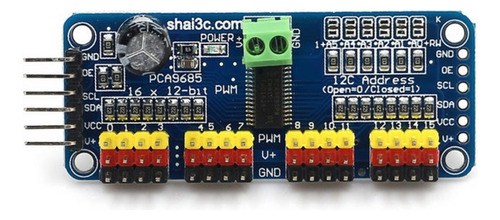

Controlador De Servomotor Pwm De 16 Canais Diy Para Arduino

Descrição

Controlador de servomotor PWM de 16 canais DIY para Arduino. 1.
Funciona com placas Arduino oficiais 2.
Esta é uma placa de driver PWM controlada por I2C com um relógio embutido 3.
Você pode usar MCU de 3,3 V para controlar e acionar a saída de até 6 V
4. 6 pinos de seleção de endereço permitem conectar 62 placas de driver a um barramento I2C, totalizando 992 canais de saída PWM 5.
Saída PWM de modulação de frequência de cerca de 1,6 kHz 6.
O chip PCA9685 está no centro da placa 7. Com terminal de entrada de energia
8. Com luz indicadora de energia verde
9. Conveniente inserir um total de 16 servos ao mesmo tempo
10. Com proteção de polaridade reversa para entrada
11. Design em cascata
12.
Coloque um capacitor volumoso na linha V 13. Coloque componentes de resistência de 220 ohms em todas as linhas de saída PWM
