Características do produto

Marca	Genérica
Linha	400W AC 220V Motor Speed Pinpoint Regulator Controller Forward & Backward
Modelo	AC220V 50/60HZ Speed Controller

Formato	Coaxial
Potência mínima	0,54 hp
Potência máxima	0,54 hp

Descrição

Características:
1. Este controlador de velocidade do motor é adequado para motor AC220V 50/60HZ.
2. A faixa de regulação de velocidade é de 90 a 1400r/min 50HZ, 90 a 1700r/min 60HZ.
3. Adequado para embalagem, impressão, alimentos, eletrônicos, instrumentação, equipamentos médicos, linha de produção da indústria de vestuário para dispositivos de acionamento de controle de velocidade.
4. O controlador usa circuito eletrônico de alta qualidade e componentes integrados para maior durabilidade.
5. Tem tamanho pequeno, alta precisão, ampla faixa de controle de velocidade e longa vida útil.

Especificações:
Fonte de alimentação: AC220V 50/60hz.
Potência nominal: 400W.
Temperatura ambiente: - 10 a + 50C.
Umidade relativa: menos de noventa por cento.
Faixa de regulação de velocidade: 90 a 1400r/min 50HZ, 90 a 1700r/min 60HZ.
Peso: 295g

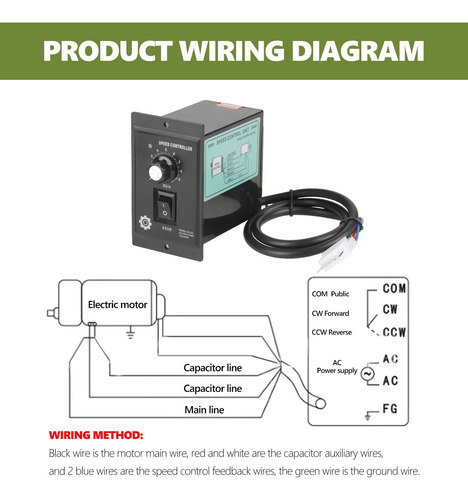

Método de fiação:
O fio preto é o fio principal do motor, vermelho e branco são os fios auxiliares do capacitor e 2 fios azuis são os fios de feedback do controle de velocidade, o fio verde é o fio terra.

O pacote inclui:
1 x controlador de velocidade.

Método de uso:
1. Desligue a energia, conecte-a de acordo com o diagrama de fiação e verifique se a conexão está correta.
2. Fixe bem o controlador e defina a velocidade para o 0 mais baixo, para evitar grandes correntes repentinas e danos permanentes ao iniciar a fonte de alimentação.

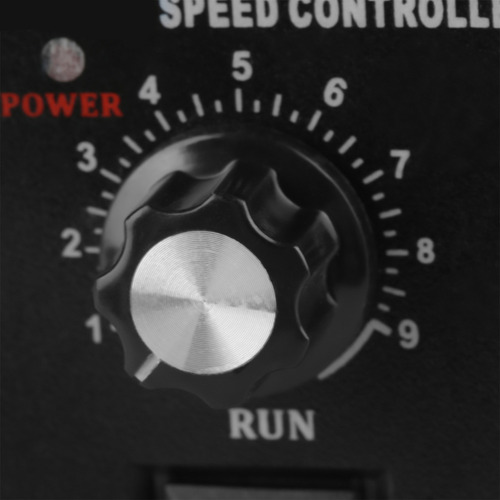

3. Em seguida, ligue a alimentação e ajuste o botão de velocidade para a posição desejada. Por favor, desligue a energia quando não for necessário.
4. O regulador está conectado ao motor. Se o torque ou a velocidade forem inconsistentes com os requisitos, ajuste o potenciômetro de ajuste fino na lateral do produto.
5. Para alterar o sentido de funcionamento do motor, basta substituir as linhas de jumper CCW e CW na parte traseira do controlador.
6. Selecione a conexão curta COM e CW, então o motor irá girar no sentido horário.
7. Selecione a conexão curta COM e CCW, então o motor faz a rotação no sentido anti-horário.(ao mudar de direção, não mude a direção até que o motor pare de funcionar completamente.)
