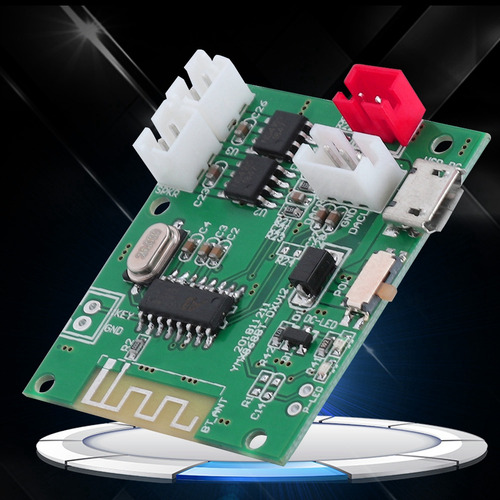

Potência Auxiliar De Entrada De Áudio Da Placa Amplificadora

Descrição

Características:


Adota fonte de alimentação Bluetooth DC3.7V-5V 5.0 e passa por um processamento secundário de desenvolvimento por meio de hardware periférico. A potência máxima pode ser configurada para atingir 10W (5W* 2).


Pode ser modificada para amplificador de potência externo (a partir da saída de áudio externa do bloco 3P).

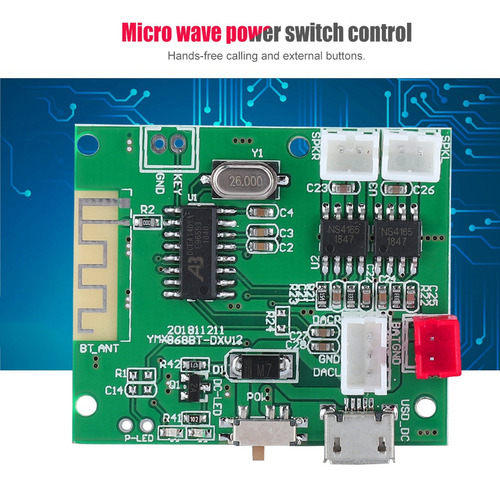

Controle do interruptor de alimentação de micro-ondas.


Chamada sem usar as mãos e botões externos. Fonte de


alimentação: tensão DC (3,7-5V). A corrente deve ser de


1,5A-2A ou superior. USB é a entrada de carregamento (a bateria de lítio pode ser carregada daqui quando conectada à tomada vermelha; a luz vermelha acende durante o carregamento; a luz vermelha não acende quando a bateria está totalmente carregada).



Especificação:
Material: PCB
Bluetooth: 5.0
Tensão: 3.7V-5V
Corrente: 1.5A-2A

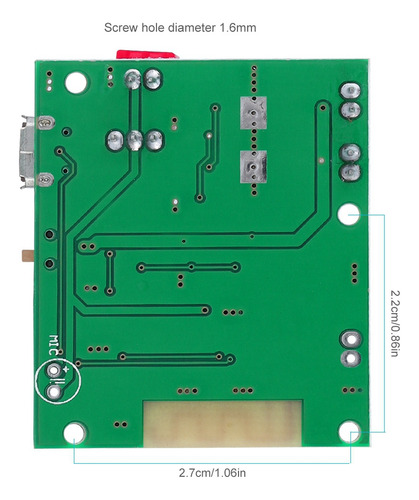

Tamanho do PCBA: aprox. 40 * 34 * 9cm/15,75 * 13,39 * 3,54 polegadas (incluindo terminal)
Peso da embalagem: aproximadamente 40 g

Lista de pacotes:
1 * Placa de amplificador de potência
1 *

Seleção de cabos Critérios:
1. Requisitos de energia: tensão DC, tensão DC, 3,7 V-5V, a tensão não pode ser superior a 5 V; corrente: 1,5 A 2A; (lembre-se especialmente de que, se estiver usando bateria de lítio de 3,7 V, certifique-se de que a bateria de lítio e a descarga possam chegar a 1,5 A, algumas baterias de lítio têm voltagem, mas a corrente não é. Use com cuidado se estiver estável ou não atender aos requisitos; caso contrário, ela sempre reiniciará ou a qualidade do som não será boa, como som/distorção quebrados.
Requisitos de alto-falante:
(Satélite) alto-falante sub-caixa dos canais esquerdo e direito: selecione 4 ohms (Omega) /5W*2 de faixa completa alto-falante (lembrete especial se você usar bateria de lítio de 3,7 V), certifique-se de que a bateria de lítio e a descarga possam chegar a 1,5 A, algumas baterias de lítio têm voltagem, mas a corrente é instável. Tenha cuidado se você não puder atender aos requisitos; escolha 4 ohms (ômega) /3W * 2 para os alto-falantes.
2. Saída de áudio de saída de áudio 3P: Se você precisar conectar outros amplificadores de potência, pode ser conectado a partir daqui (áudio intermediário) terra, esquerda e direita são L e R, respectivamente.
Conexão Bluetooth: O telefone celular inicia a detecção de Bluetooth no menu de configuração, para que o celular é detectado pelo dispositivo e, em seguida, acessa o menu Bluetooth - procure o dispositivo ou o dispositivo emparelhado. Depois de pesquisar (YMX-868BT) “Emparelhamento por toque”, ele também ouve “Conectado com sucesso ou solicita” para concluir o emparelhamento;
Nota: Não é o smartphone (sistema Android) que digita a senha -0000; o nome do dispositivo Bluetooth do produto YMX-868BT.
Preste atenção:
1) O assento vermelho 2P BAT está conectado à fonte de alimentação DC 3,7 V a 5 V+, o GND está conectado ao negativo poste; o assento 2P branco é conectado da parte inferior para a parte superior L-O-/L-O+, e o 2P branco é R-O-/R-O+.
2) Bateria de lítio de tensão de trabalho de 3,7 V ou fonte de alimentação regulada DC DC 4,5-5V, corrente (600-700MA quando conectado a um alto-falante; 1,5-2A para dois alto-falantes). Alto-falante alimentado por lítio com 4 ohms 3W+3W, regulador de tensão Alto-falante Power 5V com 4 ohms 5W+5W. Se a corrente não for suficiente, haverá um salto ou instabilidade no Bluetooth, a placa-mãe sempre reiniciará ou a qualidade do som não será boa/quebrada/distorção e outros fenômenos ruins (se você tiver esse problema, verifique sua alimentação); A tensão não deve ser superior a 5V, caso contrário, o chip principal, o IC do amplificador e os componentes relacionados serão danificados. Por favor, preste atenção.
3) Saída de áudio: a saída de áudio 3P block OUT pode ser modificada para amplificador de potência externo, o meio é terra de áudio, a esquerda e a direita são L e R, respectivamente.
