Controlador De Velocidade Do Motor Ac 220v 50/monofásico

Descrição

Característica:


A faixa de controle de velocidade do regulador do motor é de 90-1400r/min e 90-1700r/min, respectivamente


, a 50/60Hz. O controlador é fabricado com componentes eletrônicos de alta qualidade e seu desempenho é estável e confiável.

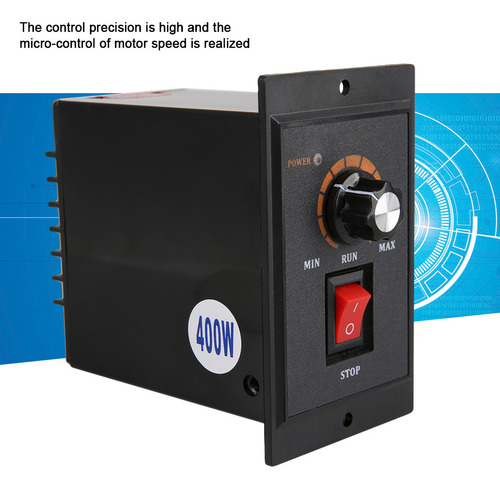

A precisão do controle é alta e o microcontrole da velocidade do motor é realizado.


A operação do produto é simples, o que permite que iniciantes aprendam e dominem o método de operação rapidamente.


Amplamente utilizado em embalagens, impressão, alimentos, eletrônica, instrumentação, equipamentos médicos, linha de produção da indústria de vestuário como dispositivo de acionamento de velocidade



Especificação
: Modelo do produto: US-52-RED
Potência correspondente do motor: 300W; 400W; 500W (opcional) Fonte de
alimentação de trabalho: AC220V 50/60HZ (faixa de flutuação de tensão mais ou menos 10 por cento Ue)
Ambiente de uso: ---10 ~+50 graus centígrados
Umidade relativa: <90 por cento
Faixa de velocidade: 90-1400r/min 50HZ, 90-1700r/min

Lista de pacotes de 60HZ:
1 * Controlador de velocidade do motor

Nota:
A cor real do produto pode se desviar da foto devido à luz.
Pode haver uma leve desvio na medição do produto.




Método de instalação e uso:



O controlador tem 6 linhas, a linha preta é a linha principal do motor, a vermelha e a branca são as linhas secundárias do capacitor, as duas linhas azuis são a linha de feedback de velocidade e a linha verde é a linha de terra.


Desligue a alimentação, conecte de acordo com o diagrama de fiação e confirme se a conexão da linha está correta, não a modifique arbitrariamente;


Defina o botão de velocidade externo até “0" antes do uso para evitar altas correntes e danos transitórios o controlador.


Este produto é controlado pela tensão de feedback do gerador e a linha de controle é dividida em duas linhas: “azul” e “amarelo”.


Quando o regulador é conectado ao motor e descobre que o torque ou a velocidade não atendem aos requisitos, o US-52 ajusta o potenciômetro do aparador lateral (ajuste de velocidade).


Para alterar a direção da operação do motor, basta substituir o jumper “CCW” e “CW” na fiação na parte traseira do controlador.


* Ao mudar de direção, você deve trocar o motor depois dele parou completamente de funcionar.
1) Selecione O curto-circuito COM e CW, então o motor gira no sentido horário;
2) Selecione COM e CCW para curto-circuito, depois o motor gira no sentido anti-horário.


O interruptor de ação controla apenas o motor para operar ou parar e não usa a fonte de alimentação para interrupção. Se não for usado por muito tempo, desligue a alimentação.
