Descrição

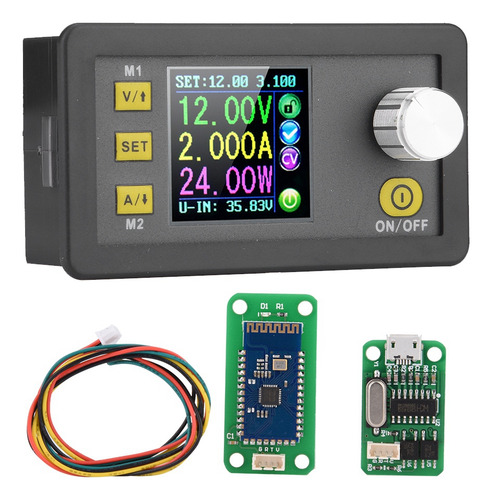

Versão de comunicação DPS3005/DPS5005 Buck Power Supply Step Down Voltage Converter

Característica:
O módulo de fonte de alimentação de controle programável de tensão constante e corrente constante coloca a coleção de funções de integração analógica e controle digital em uma. Este módulo possui função de desligamento armazenado e pode armazenar valores predefinidos de 10 grupos. Comparado com a fonte de alimentação analógica tradicional, é mais conveniente extrair rapidamente a tensão ou corrente necessária.

O display LCD no módulo tem a função voltímetro digital e amperímetro. Na interface de dados de configuração, você pode ajustar o valor de sobretensão, valor de sobrecorrente, valor de sobrepotência, conjunto de dados e brilho do LCD

Especificação:
Nota:
1. Esta é a versão de comunicação DPS3005/DPS5005, há uma interface de comunicação na parte traseira.
2. USB + Bluetooth significa: placa de comunicação DPS3005/DPS5005+placa de comunicação Bluetooth A: Temos o arquivo para instalação e software do computador superior, você pode entrar em contato conosco. B: Instalação do computador superior, conexão por USB e vídeo Bluetooth: você pode acessar o canal RD Tech no YouTube para verificar se o
DPS3005/DPS5005 tem as mesmas funções, apenas os parâmetros técnicos são diferentes, por exemplo, tensão, corrente, etc.
Muito importante:
1. Antes de comprar este produto, baixe o software superior do computador e teste. Se ele couber no seu computador, você pode comprar
2. O computador superior suporta apenas o Win7 e superior

Características: O
programa de tensão e corrente constantes módulo de fonte de alimentação de controle flexível coloca a coleção de integração analógica e o controle digital funciona em um.
Este módulo possui função de desligamento armazenado e pode armazenar valores predefinidos de 10 grupos.
E também tem a função de extrair rapidamente dois grupos de valores armazenados.

Comparado com a fonte de alimentação analógica tradicional, é mais conveniente extrair rapidamente a tensão ou corrente necessária. O
display LCD no módulo tem a função voltímetro digital e amperímetro. Você pode visualizar a tensão predefinida, tensão de entrada, tensão de saída, corrente predefinida, corrente de saída, potência de saída, etc.
Na área de lembrete do estado de saída, você pode ver que a saída abre ou não, o estado de tensão constante e corrente constante, a saída é normal ou não, a chave está bloqueada ou não e os grupos de dados atuais que estão sendo usados.
Na interface de dados de configuração, você pode ajustar o valor de sobretensão, valor de sobrecorrente, valor de sobrepotência, conjunto de dados e brilho do LCD.

Este módulo tem muitas vantagens, tamanho pequeno, função avançada, bom visual

efeito, alta operabilidade, alta precisão, sendo usado de forma independente, sendo inserido no dispositivo e amplamente aplicado.
Especificação:
Modelo (opcional)

DPS3005

DPS5005 Tensão de

entrada

6.00-40.00V

6.00-55,00V Tensão de saída 0V-32.00V 0V-50.00V Corrente de saída 0-5.000A 0-5.000A Potência de saída 0-160,0W 0-250,0W Resolução de tensão 0,01V 0,01V Corrente de saída 0-5.000A
resolução

0,001A

0,001A

Tamanho

80* 44* 45 mm/3,1* 1,7* 1,8 polegadas

Peso

Aprox. 138g/4,9 oz

Descrição da conexão
IN+: Entrada positiva, IN-: Entrada negativa:
OUT+: Saída positiva, OUT-: Saída negativa Nota: A faixa de tensão de entrada é DC 6-40V e 40v é a tensão limite; deixe uma sala para usar. Ou então será queimado. A entrada deve ser uma fonte de alimentação DC, não AC 220V, ou então ela também será queimada. Embora este módulo tenha proteção de conexão reversa e proteção contra curto-circuito de saída, você pode estar em estrita conformidade com a descrição da conexão para se conectar. Se você conectar a fonte de alimentação à saída, o módulo será queimado.

Instruções de operação
Ao conectar a fonte de alimentação, a tela mostra a janela de boas-vindas primeiro e depois entra na interface principal.
Defina a tensão de saída e a corrente de saída na interface principal.
Pressione a tecla V/up em breve, você pode entrar no status de configuração de tensão. Em seguida, pressione o potenciômetro de codificação e, em seguida, insira para ajustar o valor numérico. Pressione o potenciômetro de codificação para entrar no status de ajuste do valor numérico que você deseja ajustar. Gire o potenciômetro de codificação para ajustar o valor numérico. Gire no sentido horário para aumentar o valor numérico; Gire no sentido anti-horário para diminuir o valor numérico. Se você quiser sair do ajuste do valor numérico, pressione brevemente V/UP. Ao mesmo tempo, o valor predefinido será armazenado. Ou você não pode fazer nada em um minuto, o status existirá automaticamente e a predefinição também será armazenada. Você pode pressionar A/Downpara definir a corrente de saída da mesma maneira.
Defina os dados na interface de configuração de dados
Na interface principal, você pode pressionar a tecla SET em breve para entrar na interface de configuração de dados. Na interface de configuração de dados, pressione brevemente V/UP ou A/Down para abrir a página para cima ou para baixo para U-SET ou I-SET e, em seguida, defina a tensão de saída e a corrente de saída da mesma forma usada na interface principal.
Defina o valor da proteção.
Página para cima ou para baixo para S-OVP, S-OCP ou S-OPP para definir o valor de sobretensão, o valor de sobrecorrente e o valor de sobrepotência correspondentemente; quando o valor estiver acima do valor de configuração, a saída será seja fechado. Em seguida, pressione brevemente o potenciômetro de codificação para entrar no status de ajuste do valor numérico que você deseja ajustar. Gire o potenciômetro de codificação para ajustar o valor numérico. Se você quiser sair do ajuste do valor numérico, pressione brevemente a tecla SET.
Ajuste o brilho da tela.
Page up ou page down to B-LED e, em seguida, pressione brevemente o potenciômetro de codificação para entrar no status de ajuste do brilho da tela. Gire o potenciômetro de codificação para ajustar o valor numérico que você precisa. Se você quiser sair do ajuste do valor numérico, pressione brevemente a tecla SET. Existem seis níveis de brilho da tela LCD, nível 0-5. O tanque 0 é o mais escuro; o nível 5 é o mais brilhante. Rou pode escolher o que você quiser.
Configurar dados e armazenar o grupo de dados especificado.
Página para cima ou para baixo até M-PRE e, em seguida, pressione brevemente o potenciômetro de codificação para entrar no status de escolha dos grupos de dados. Gire o potenciômetro de codificação para escolher o grupo de dados que você precisa visualizar. Em seguida, o grupo de dados de que você precisa será exibido. Em seguida, pressione o potenciômetro de codificação para entrar no status de alteração do estado de saída. Gire o potenciômetro de codificação para escolher ON ou OFF. Em seguida, escolha ON, o grupo de dados é extraído e o status da saída permanece o mesmo. Quando escolher OFF, o grupo de dados é extraído e a saída é fechada. Se você quiser sair da escolha do conjunto de dados, pressione brevemente a tecla SET. Em seguida, pressione brevemente V/Up ou A/Down para subir a página ou para baixo para outro lugar para ajustar os dados de que você precisa. Após a configuração dos dados, continue pressionando a tecla SET por mais de 2s, todos os dados que você definir serão automaticamente armazenados no grupo de dados especificado. Ao mesmo tempo, você pode ver o número do grupo à direita da tela. Por último, você pode pressionar rapidamente a tecla SET de volta à interface principal.
Defina a inicialização padrão para abrir ou fechar a saída
Page up ou page down para S-INI e, em seguida, pressione brevemente o potenciômetro de codificação para entrar no status da configuração. Ativado, inicialização padrão aberta; desativado, fechamento padrão da inicialização.

Descrição da função:
Abra ou feche a saída.
Você pode pressionar a tecla ON/OFF para abrir ou fechar a saída em qualquer interface.
Bloqueie o botão para evitar operação errada.
Em qualquer interface, você pode continuar pressionando o potenciômetro de codificação por mais de 2s, todos os botões estão bloqueados. Você pode ver o ícone de bloqueio de teclas à direita da tela. Se você quiser desbloquear todos os botões, continue pressionando o potenciômetro de codificação por mais de 2s, todos os botões estão desbloqueados. O ícone de desbloqueio de teclas será exibido à direita da tela. Grupo de dados de
dez grupos M0-M9 O grupo
M0 é o grupo de dados padrão de inicialização. Quando você extrai o grupo de dados de que precisa, esse grupo de dados cobrirá o grupo de dados M0 e será automaticamente armazenado no grupo de dados M0.
Extraia o grupo de dados de armazenamento de atalhos M1 ou M2.
Na interface principal, continue pressionando V/Up ou A/Down por mais de 2s, você pode extrair o grupo de dados de armazenamento de atalhos M1 ou M2 rapidamente. Ao mesmo tempo, o número do grupo de dados correspondente será exibido à direita da tela.
Extraia o grupo de dados especificado.
Na interface principal, continue pressionando a tecla SET por mais de 2s, o número de sequência do grupo de dados será exibido à direita da tela, você pode ativar o potenciômetro de codificação para escolher o grupo de dados que você precisa. E então pressione brevemente a tecla SET, você pode extrair o grupo de dados especificado que você precisa.

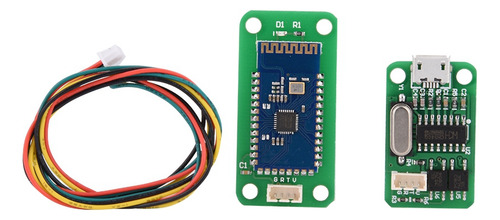

Lista de pacotes:
1 x módulo Step-Down
1 x placa blueteeth 1 x
placa USB 1 x

cabo de comunicação

**NOTA**
Se você tiver alguma dúvida, convidamos você a entrar em contato conosco através de MENSAGENS para ajudá-lo o mais rápido possível.
