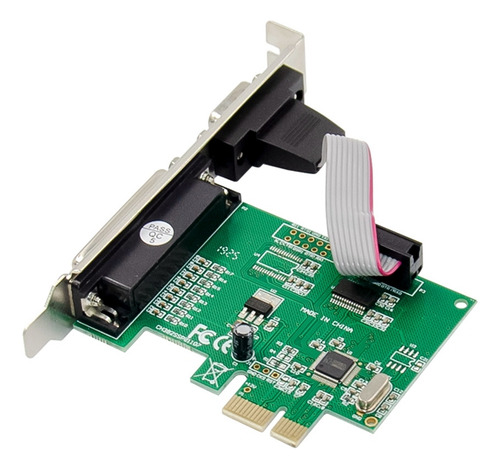

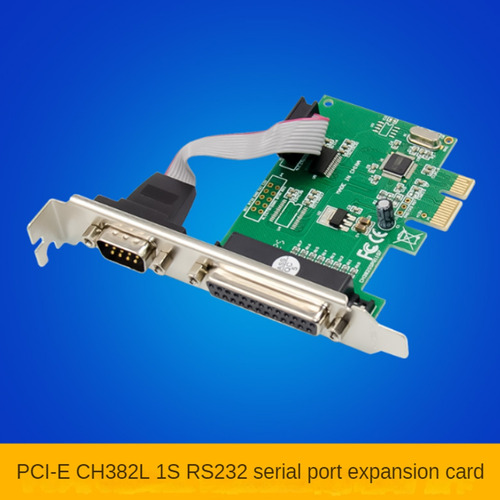

Placa De Expansão St39 Pcie X1 Ch382l 1s1p Rs232+ltp1 End Co

Descrição

O CH382 é uma porta serial dupla e um chip de porta de impressão para o barramento Pci-Express, incluindo 2 séries assíncronas compatíveis com 16C550/16C750 e uma porta paralela bidirecional aprimorada Epp/Ecp. A porta serial assíncrona fornece um buffer Fifo de 256 bytes para envio e recebimento, suporta uma taxa de transmissão de comunicação de 8 mbps e pode ser usada para Pci-E, Rs232 Expansão da porta serial do barramento, porta serial Pci-E com controle automático de taxa de hardware, rede de porta serial, comunicação Rs485, etc. O mesmo chip pode ser configurado como serial duplo, porta paralela/porta de impressão única, Ou porta serial paralela/porta de impressão dupla do barramento Pci-E.
Fornece uma interface host serial de dois fios, que pode ser conectada a um dispositivo serial Eeprom semelhante a 24c0x para armazenar dados não voláteis. A
identificação do dispositivo (ID do fornecedor, ID do dispositivo, código de classe, etc.)

A placa Pcie pode ser configurada no dispositivo Eeprom. Tensão de fonte de
alimentação de 3,3 V, os pinos de E/S principais suportam tensão de 5 V e suportam o modo de hibernação de baixa potência da porta serial.

Descrição: porta serial

2 totalmente assíncrona, compatível com 16C550, 16C552, 16C554 e 16C750 e aprimorada. Suporta
5, 6, 7 ou 8 bits de dados e 1 ou 2 bits de parada. Suporta
odó d, even, sem verificação, 0 em branco, flag 1 e outros modos de verificação. Taxa de transmissão de comunicação programável, suporta 115200 bps e taxa de transmissão de comunicação de 8 Mbps. FIFO incorporado de 256 bytes, primeira entrada

-buffer de primeira saída,
suportando 4 níveis de gatilho FIFO. Suporta sinais de modem MODEM CTS, DSR, RI, DCD, DTR, RTS e pode ser convertido para o nível RS232. Suporta
sinais de controle de fluxo de hardware CTS e RTS e controle automático de taxa de transmissão, compatível com TL16C550C. Suporta detecção de erros de quadro de porta serial e detecção de intervalo de interrupção. Suporta full-duplex e
