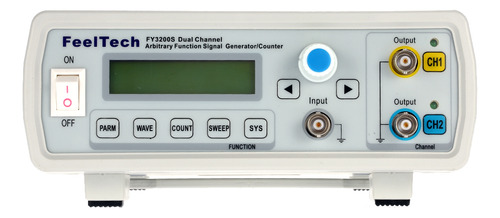

Gerador De Funções: Medidor De Forma De Onda/onda De Pulso D

Descrição

O gerador de sinal de função DDS desta série é um gerador de sinal multifuncional com alta precisão e alto desempenho. Adota circuitos integrados FPGA em grande escala, microprocessador MCU de alta velocidade e oscilador de alta precisão como base no circuito interno, o que torna os sinais mais estáveis. O processo SMT pode melhorar muito a anti-interferência e a vida útil do instrumento.
Possui sinal DDS de canal duplo totalmente independente e saída de nível TTL, pode gerar sinais de onda senoida/triângulo/quadrada/dente de serra/pulso, ruído branco, etc. Este instrumento é de grande vantagem na geração de sinal, forma de onda de varredura, parâmetros de medição, etc. É um instrumento de teste ou medição ideal para engenheiro eletrônico, laboratório eletrônico, ensino e pesquisa.

Características:
Usando a tecnologia de síntese digital direta DDS para gerar, estável, sinal de saída de baixa distorção. CH1 e CH2 são dois canais completamente simétricos, cada um
O canal pode ser definido de forma independente.
Suporta a forma de onda definida pelo usuário, cada forma de onda arbitrária com profundidade de memória de 2048* 12 bits, taxa de amostragem de 250 MSa/s.
Com trens de pulso, função de saída de explosão, gatilho manual, gatilho CH2 interno e acionador externo, três modos de disparo que permitem à unidade emitir qualquer trem de pulso arbitrário de 1 1048575.
Funções de medição: medidor de frequência de 100 MHz e função de contador. A faixa de amplitude de saída do sinal é de 10 MHz. MVpp- 20Vpp, a faixa de ajuste de deslocamento DC é de -10V a 10V, a resolução é de 0,1V. Função de
saída de sinal digital,
Faixa de saída CMOS de 0 10V.
Gerador de forma de onda de até 12 bits de largura, a forma de onda de saída é mais delicada, a distorção da forma de onda é baixa.
Com funções CNC completas, exibição e ajuste dos parâmetros do sinal de saída atual, como amplitude, deslocamento, frequência, ciclo de trabalho e diferença de fase de dois sinais.
Depois de conectado ao computador, o usuário pode controlar as funções e parâmetros do gerador de sinal e pode editar e baixar ondas arbitrárias forma. Precisão e resolução de alta frequência: precisão de frequência de até 10 ^ (-6) magnitude, faixa total de resolução de frequência

é de 10 MHz.
Função de rastreamento: frequência embutida, amplitude, deslocamento, ciclo de trabalho, forma de onda e outros parâmetros seguem a função, fácil de usar.
Características de digitalização: varredura linear de frequência e função de varredura logarítmica, pontos de início e fim da digitalização podem ser definidos livremente.
Recursos de armazenamento: pode armazenar 20 grupos de parâmetros definidos pelo usuário. Operação:
operação chave, display LCD1602 em inglês, parâmetros de configuração diretamente digitais ou botão de ajuste contínuo. Conservação de sobretensão de entrada: a faixa de entrada de energia estendida é de tensão ampla de AC100V a AC260V. Saída














conservação de curto-circuito: todas as saídas de sinal podem funcionar acima de 60 em situação de curto-circuito de carga.

Especificações:



Parâmetros de frequência


Faixa de frequência

Modos normais de onda senoidal (opcional): 0Hz 6MHz/0Hz 20MHz/0Hz 24MHz Onda quadrada 0Hz 6MHz Onda triangular 0Hz 6MHz Outra forma de onda 0Hz 6MHz Outra forma de onda 0Hz 6MHz The Min.
Resolução de frequência
10 MHz (0,01 Hz)


Precisão de frequência (+/-)
5* 10 ^ (-6)


Estabilidade de frequência (+/-)
2* 10 ^ (-6) /3 horas


Faixa de ajuste de fase
0 359


Resolução de fase
1


Parâmetros de forma de onda de


saída Tipos de forma de onda
seno/triângulo/quadrada/dente de serra/onda de pulso, pulso de Lorentz, multitom, ruído aleatório, eletrocardiograma, Pulso trapezoidal, pulso simplético, pulso estreito, ruído branco gaussiano, forma de onda modulada em amplitude, forma de onda modulada em frequência e definido pelo usuário


















Distorção harmônica de onda senoidal de forma de onda igual ou inferior a 0,8% (frequência referente de 1 kHz)



Tempo de subida/queda de onda quadrada igual ou inferior a
20 ns (frequência de referência 100 kHz, 10 Vpp)


Superação igual ou inferior a
7,5%


Ciclo de trabalho
0,1% 99,9%



Linearidade de onda dente de serra igual ou superior a 98% (0,01 Hz 10 kHz) Faixa de ajuste da largura de pulso de onda de pulso Tempo de subida/queda de 10ns 1s igual ou inferior a 20ns TTL, amplitude do nível de saída >3










Vpp


Fan-out
>20 TTL Tempo de


subida/queda de carga
igual ou inferior a 20ns Saída


CMOS
Nível baixo
<0,3V


Alto Nível Tempo de



subida/descida de nível de 1V 10V igual ou inferior a 20ns






Impedância de saída de forma de onda
50 (Ohm) (+/ -10%) (típica) Amplitude de saída igual ou superior a 20Vpp (sem carga) Conservação Toda


saída de sinais pode funcionar acima de 60s sob a condição de curto-circuito de carga DC Offset Offset








Faixa de ajuste
(+/-)


Resolução de deslocamento de 10V



Medições externas 0,1V Faixa de


medição de frequência

GATE-TIME = 1S 1Hz - 100MHz Faixa de



tensão de entrada 1Vpp 20Vpp Faixa de contagem 0 4294967295 Medição periódica Resolução de 20 ns, máx.







Função de digitalização mensurável dos anos 20:


Modo de digitalização: varredura
linear, varredura de logaritmo,


varredura,
frequência do objeto,


tempo de varredura:
1S-999s/etapa,


faixa de configuração de frequência:
ponto inicial e ponto final pode ser definida arbitrariamente.


Faixa de varredura.
É determinada pelas configurações dos


parâmetros de varredura: Parâmetros gerais:



Quantidade de memória:
20


Localização: M0 a

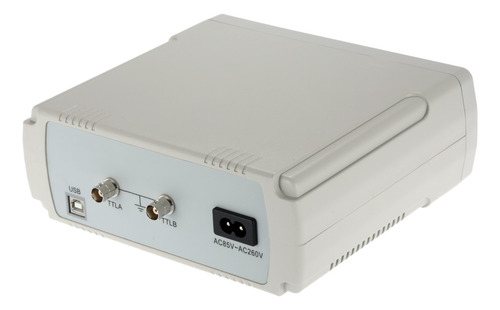

M19 (0,1 como valor padrão) Modo de interface usando USB para serial






Velocidade de comunicação da interface:



protocolo: 9600 bps
, modo de linha de comando, protocolo completo, fonte de


alimentação aberta,
faixa de tensão
AC 100V a AC 260V



Tipo de tela
LCD 1602



Temperatura do ambiente da tela: 0 40C
Umidade: < 80%


Tamanho:
19 * 18 * 7 cm/7,5 * 7 * 2,75 polegadas (L * W * H) Peso 577



g/20,36 oz


Tamanho do pacote:
25* 21* 9,5 cm/9,84 * 8,27 * 3,74 pol. ((L * W * H) Peso da embalagem: 913 g/32,23 onças




Lista de pacotes:
1 * Gerador de sinal de função
1 * cabo USB
1 * plugue de alimentação
2 * cabo BNC Clips
