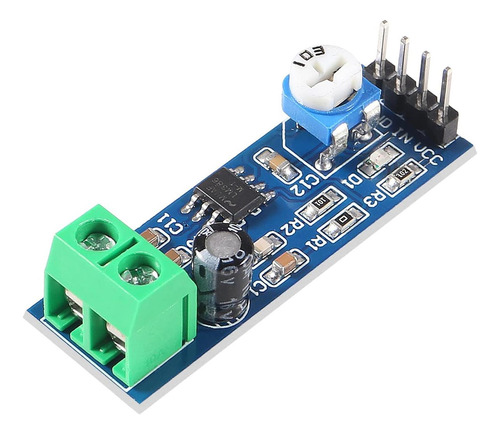

Módulo Mini Amplificador De Áudio Lm386 Mono Power De 10 Uni

Descrição

Simplesmente conecte um alto-falante de 4-8 ohm e amplie seu som.
Ele pode ser usado com o kit de receptor FM ou o módulo de música WTV020SD-16P, sino de porta, sistema de som RC.
Você também pode usar este módulo para outros projetos musicais.
DIY LM386 Amplificador Super Audio 200x Gain AUDIO AUDIO LM386 MODULE MONO AMPLIFICador Placa 5-12V.

Chip LM386 a bordo
Ganho de sinal 200 (multiplicador)
Fiação do alto-falante a bordo de resistor variável de 10k, você pode ajustar o volume de amplificação.
Potenciômetro de controle de volume a bordo no sentido horário para aumentar o volume.
LED a bordo para indicador de energia
Os cabos do pino do chip podem ser diretamente no sinal de áudio de entrada
Tensão operacional: 5-12V DC
Baixa distorção, o pote ajustável para distorção é muito bom ter
Terminal de parafuso para conexão de saída do alto -falante

Como usar:

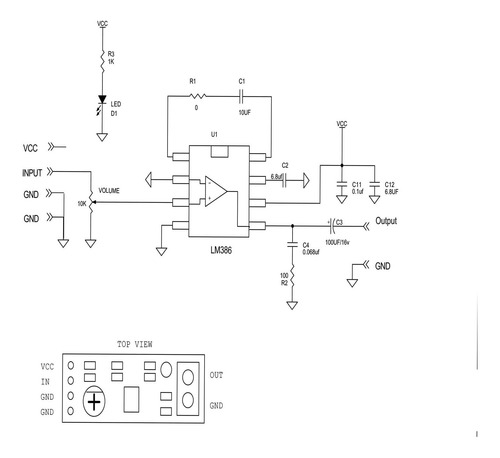

Está impresso no quadro. VCC In e GND para poder, os outros pinos são para áudio e -. Em seguida, o alto -falante aparafusa no terminal verde.

Observação:
Este amplificador funciona bem, mesmo com entrada fraca como uma entrada de microfone. Devido à sua sensibilidade, deve -se tomar cuidado para ter uma boa blindagem ou o amplificador também capturará ruído.
Se você tiver um aparelho de som, precisará usar dois módulos, no entanto, um único módulo é útil se você estiver experimentando rádios transistoriais.

Incluído no Pacote:
Módulo de amplificador de áudio LMx LM386

• chip LM386 a bordo, com 20 benefícios de multiplicador de design de circuito, suporte de arame de alto-falante a bordo, resistor variável de 10k a bordo, você pode ajustar o volume de amplificação.
• Indicador de potência do amplificador de áudio LM386, os pés principais do chip foram liderados, podem entrar diretamente no sinal de áudio, ampla faixa de tensão operacional: 4-12V
• O amplificador de energia de áudio LM386 a ser usado para dirigir pequenos alto -falantes ou para construir um módulo de som RC.
• Este módulo de amplificador de áudio é um amplificador de áudio mono baseado no chip LM386, que é útil para muitos experimentos de rádio de ham.
• Este minúsculo módulo de amplificador de op é bom e fornece um som nítido.


Color:

Marca: Shutao

Dimensiones: 0.038 x 0.159 x 0.12 mts

Peso del Producto: 0.05 Kilogramos.

Peso de Envio: 0.05 Kilogramos.

Modelo: ST-1
