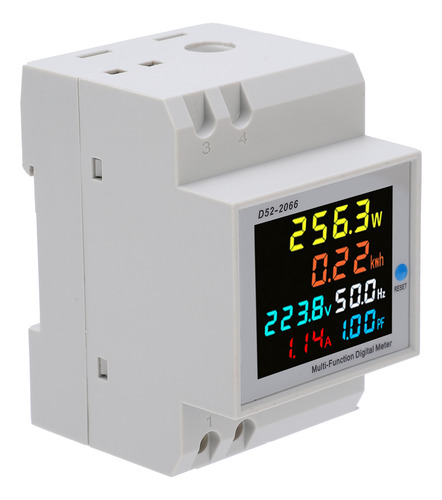

Medidor Elétrico Com Display Lcd D522066, Trilho Doméstico D

Descrição

D522066 Medidor de energia monofásico inteligente tipo trilho 220V Medidor de energia monofásico inteligente AC40.0300.0V

Característica: ângulo de visão total, tela LCD colorida, ângulo de visão amplo de 178 graus. Transformador embutido, medição precisa. O instrumento exibe 6 parâmetros, incluindo tensão CA, corrente CA, potência ativa, fator de potência, frequência e energia elétrica ao mesmo tempo. O consumo de eletricidade de toda a casa é claro à primeira vista e o consumo de eletricidade da casa pode ser monitorado a qualquer momento. Aplicável à indústria química, usina de energia, equipamento de automação, sistema DOS, equipamentos eletromecânicos e outros locais. Tamanho pequeno, leve, fácil de transportar, robusto e durável, desempenho estável, conveniente e prático.



Especificação:
Tipo de item: Medidor de watt-hora
Modelo: D52-2066
Material: ABS
Usos: usado na indústria química,
usinas de energia, equipamentos de automação, sistemas DOS, equipamentos eletromecânicos e outros locais Precisão de medição: 1 por cento mais ou menos 2 palavras Faixa de medição:
Tensão AC: AC40.0-300.0V, Corrente AC: AC0-100.0A Resolução atual da tela:
0,01A
Frequência de medição: 45,0 Hz-65,0 Hz Potência Fator: 0,00-1,00PF Potência ativa: a faixa de medição é 0-30000W, a resolução da tela entre 0-9999,9W é 0,1W e o restante é 1W





Eletricidade:
0-9999kwh, 0-999,99kwh, a resolução mínima da tela é 0,01kwh
1000,0-9999,9kwh, a resolução mínima da tela é 0,1kwh
10000-9999kwh, a resolução mínima é 1kwh Velocidade de medição: cerca de 2 vezes por segundo Método de instalação: Tipo de trilho Como usar: 1. Conecte a tensão medida aos terminais 1 e 2 na parte inferior esquerda do medidor.
2. O transformador embutido é conectado de acordo com o diagrama de fiação na Figura 1, e o fio do circuito de medição é passado pelo orifício abaixo do medidor. A direção de penetração do fio é selecionada arbitrariamente pelo usuário de acordo com a situação de uso. Ou penetre pelo orifício circular na parte superior do medidor e saia pela parte inferior. As diferentes direções de penetração não afetarão os resultados da medição.
3. Conecte o transformador externo de acordo com o diagrama de fiação na Figura 2, conecte os 2 fios da extremidade secundária do transformador de corrente preciso com o medidor aos terminais 3 e 4 no canto superior esquerdo do medidor e passe os fios do circuito de medição pela indutância mútua. O orifício redondo do dispositivo.
4. O medidor exibe os parâmetros de medição após a alimentação ser ligada.
5. Quando for necessário reiniciar a medição de energia (ao medir a partir de zero), pressione e segure o botão (RESET) no lado direito do painel de instrumentos por 5 segundos (pressione e segure por 5 segundos) até que o display de energia seja 0, solte o botão. Neste momento, a energia elétrica é medida de zero. A energia elétrica tem a função de salvar dados automaticamente quando a energia é cortada, ou seja, quando a tensão medida é desconectada ou a energia é cortada. O
medidor salvará automaticamente os dados de teste atuais e, quando a fonte de alimentação de medição for reconectada, o medidor continuará a se acumular nos dados salvos anteriormente. O
diâmetro do furo do transformador embutido (CT) de 11 mm pode passar pelo fio de cobre padrão nacional de 12 quadrados (mm) /pode atender à corrente de carga 100 A de diâmetro, e o diâmetro do furo do transformador externo (CT) de 15 mm pode atenda ao padrão nacional de 21-25 metros quadrados (m).

Lista de pacotes: 1 x
medidor inteligente de watt-hora 1 x


aviso manual: A
faixa de tensão de medição deste instrumento é de 250 a 450 V e é adequada apenas para alimentação elétrica CA pura de 45 a 65 Hz, e a faixa de medição é de 40 a 300 V sem limitação.
