Radiador Trifásico De Relé De Estado Sólido 332vdc Tensão De

Descrição

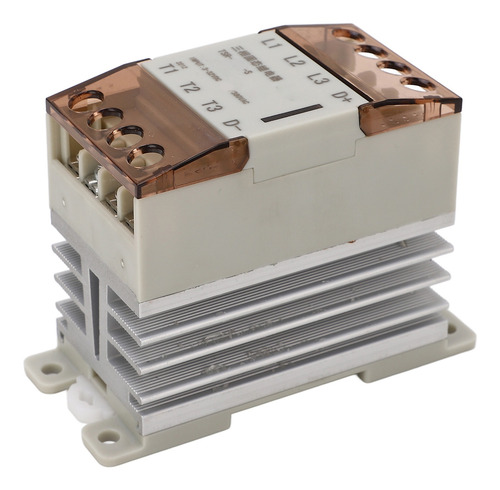

Relé de estado sólido trifásico com radiador 3-32VDC Tensão de controle 24-380VAC Tensão de carga White Shell

Característica:
ESTRUTURA DO RELÉ: O relé trifásico é um melhor interruptor sem contato composto por invólucro, placa de circuito eletrônico, placa base de dissipação de calor, tiristor e fotoeletricidade. FAIXA DE TENSÃO: tensão de controle de 3-32VDC, tensão de carga 24-380VAC, para evitar a introdução de grandes circuitos de alta tensão no console, adequado para mais controle de equipamentos. COMUTAÇÃO RÁPIDA: O tempo de abertura é menor e igual a 10 ms, velocidade de comutação rápida, pode ser usado em alta aplicações de frequência, aplicáveis à maioria dos controladores de temperatura e consoles de interruptores. ALTO DESEMPENHO: O relé de estado sólido tem as características de não faísca, silencioso, alta velocidade, resistência à corrosão, à prova de choque, alta confiabilidade e compatibilidade eletromagnética. Para CONTROLE AUTOMÁTICO: O relé de estado sólido é adequado para aplicação automática de controle de processo, isolamento fotoelétrico entre circuito de controle e circuito de carga, tem boa compatibilidade. MATERIAL DURÁVEL: O invólucro do relé é feito de chama plástico de engenharia retardante, resistente à corrosão e ao desgaste, o

A placa de base de liga de alumínio melhora a eficiência da dissipação de calor. Ampla aplicação: amplamente utilizada em equipamentos de interface periférica de computador, máquinas de controle numérico, dispositivos de automação industrial, lâmpadas de sinalização, equipamentos de aquecimento, copiadoras, etc.

Especificação:
Tipo de item: Tensão de controle de relé de estado sólido:
3-32VDC
Corrente de controle: maior ou igual a 10MA Tensão de
carga: 24-380VAC Modo de
dissipação de calor: embutido no radiador Modo de
instalação: montagem horizontal do trilho guia Tempo de desativação: menor e igual a 10 MS na queda de tensão no estado:
Menor e igual a 1,5 V

Lista de pacotes:
1 x

Aviso de relé de estado sólido: 1. Ao selecionar produtos, margens diferentes devem ser reservadas para as classes atuais, de acordo com a natureza da carga. (Para carga resistiva, ela pode ser selecionada de acordo com 2-3 vezes da corrente de carga.
Para carga indutiva ou capacitiva, ela pode ser selecionada de acordo com 3-5 vezes de corrente de carga e para motor mais de 5 vezes.) 2. De acordo com a relação entre a corrente de carga e a temperatura ambiente, quando a temperatura ambiente é alta ou a condição de dissipação de calor é ruim. A capacidade atual deve ser aumentada. Para evitar curto-circuito de carga durante o uso, é necessário conectar a chave de desconexão rápida correspondente ou o fusível rápido em série no circuito de carga.
3. No caso de carga indutiva, o resistor sensível à tensão deve ser conectado na extremidade de saída em paralelo para evitar que o tiristor seja danificado em caso de sobretensão.
Seleção do varistor (MOV): 430-470V a 240V, 680-750V a 440V. 4. Durante a instalação, é necessário que a superfície de contato entre o radiador e o produto seja plana e lisa, e a superfície seja revestida uniformemente com uma camada de graxa de silicone termocondutora.
Finalmente, os parafusos com arruelas planas e arruelas de mola devem ser apertados e fixados simetricamente. 5.
Quando o relé de estado sólido funciona e para pela primeira vez, ele deve aproveitar a temperatura restante para apertar novamente os parafusos de fixação, de modo que a placa base do relé de estado sólido e a superfície do radiador possam estar em contato próximo e obter o efeito ideal de dissipação de calor. 6. A corrente nominal de diferentes modelos de relés de estado sólido é a corrente nominal quando a temperatura ambiente é de 40 graus centígrados, portanto a dissipação de calor deve ser suficiente!
