Controlador De Acessórios De Motor De Passo Controlador Cnc

Descrição

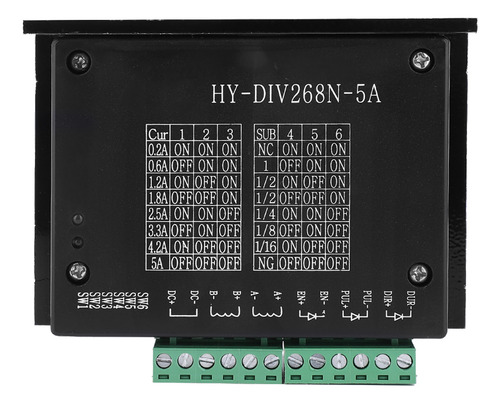

Controlador de motor de passo híbrido Controlador CNC bifásico 0,2-5A TB6600 DC12-48V

Característica de entrada:
O motor de passo híbrido bifásico tem uma tensão dinâmica de 12 a 48 V, uma corrente de menos de 5 A e um diâmetro externo de 35 a 86 mm. O driver adota o controle de subdivisão do circuito atual do driver, a ondulação de torção do motor é pequena, a operação em baixa velocidade é muito estável e há quase sem vibração e ruído. A torção de alta velocidade é muito maior do que outros acionamentos bifásicos, alta precisão de posicionamento. Amplamente utilizada em máquinas de gravação, máquinas-ferramentas CNC, máquinas de embalagem, etc. Controle de corrente média, saída de acionamento de corrente sinusoidal bifásica e entrada/saída de sinal opto-isolado O produto tem proteção contra sobretensão, subtensão, sobrecorrente e curto-circuito. O sinal de ativação off-line é válido, a falha do inversor é reiniciada para desativar qualquer pulso e o motor mantém a torção após o componente de potência de saída do inversor ser desligado. O sinal de controle do PC pode estar alto ou ativo baixo.



Sinal de controle quando ativo alto Os terminais negativos juntos atuam como um sinal baixo ativo, e as extremidades positivas de todos os sinais de controle são usadas juntas como um sinal comum. A função de meio fluxo é um pulso de passo de 200 ms e a corrente de saída do driver é automaticamente reduzida para 50 por cento da corrente nominal de saída para evitar o aquecimento do motor. Deve haver um espaço de 20 mm ao redor e não deve ser colocado ao lado de outros equipamentos de aquecimento para evitar poeira, névoa de óleo, corrosão gás excessivo, umidade excessiva e forte vibração. Especificação: Tipo de item: Entrada

Tensão: DC 12-48V Entrada de
entrada: 1-5A Corrente de
saída do motor de passo: 0,2A-5A Temperatura de operação
: --10-45 graus centígrados; Temperatura de armazenamento -40 graus centígrados -70 graus centígrados
Umidade: sem condensação, sem queda de
gás proíbe gás combustível e poeira condutiva
Defina o número de etapas por etapa do motor para o motor 200 (sincronização), 400 (2 segmentos), 166 00 (8 segmentos) e 3200 etapas (16 segmentos). Interface de alimentação: 1.
DC +, DC-: Conecte a alimentação do
inversor DC +: Nível da fonte de alimentação DC, Tensão da fonte de alimentação Dc 12 a 48v, Corrente máxima 5a
DC-: Nível negativo da fonte de alimentação DC. 2.
A + A-B + B-: Conexão do motor de passo híbrido bifásico
A conexão entre o driver e o motor de passo híbrido bifásico e o sistema de quatro fios, a conexão paralela e em série dos enrolamentos do motor e o método de conexão, o desempenho em alta velocidade é alto, mas a corrente de acionamento é grande (a corrente de enrolamento do motor é de 1,73 vezes), quando a corrente de acionamento é igual Conexão em série quando a corrente de enrolamento do motor
Solução de problemas:
Indicação luminosa de estado FUNCIONA: A luz
verde funciona normalmente. ERR: luz vermelha, alimentação, luz indicadora,

Definição do sinal de controle do indicador de energia:
PUL +: lado de entrada do sinal de pulso de passo ou entrada do sinal de pulso positivo terminal positivo
PUL-: Entrada negativa de sinal de pulso de entrada negativa ou sinal de pulso positivo DIR +: insira o sinal de direção positiva ou entrada do terminal positivo sinal de pulso negativo
DIR-: Terminal negativo para entrada de sinal de direção de etapa ou entrada de sinal de pulso reverso na direção negativa EN +: Off-line pode redefinir a entrada do sinal EN
-: Terminal negativo para entrada de sinal de direção de etapa ou entrada de sinal de pulso reverso na direção negativa EN +: Off-line pode redefinir a entrada do sinal
EN-: Terminal negativo para entrada de sinal de direção de etapa ou entrada de sinal de pulso reverso na direção negativa
EN +: Off-line pode redefinir a entrada do sinal EN-: Terminal negativo para 1 x

TB6600 Stepper Motor Driver

**NOTA**
Se você tiver alguma dúvida, convidamos você a entrar em contato conosco através de MENSAGENS para ajudá-lo o mais rápido possível.
