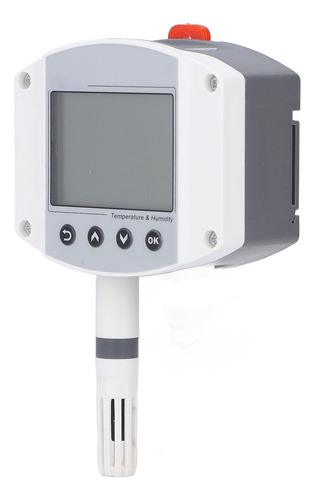

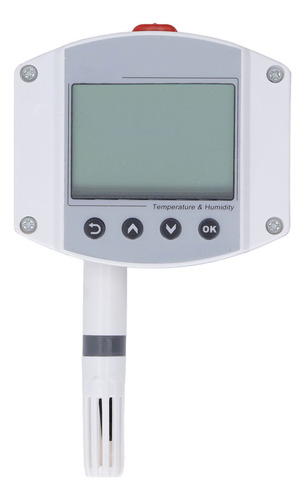

Transmissor De Temperatura E Umidade Lcd

Descrição

Transmissor de temperatura e umidade Sensor de medidor LCD montado na parede de 0 5V

Característica analógica:
TAMANHO ESTÁVEL E PEQUENO: O sensor adota uma unidade de medição de temperatura e umidade de alta precisão, possui estabilidade de longo prazo e tamanho pequeno. AMPLA FAIXA DE USO: Usando um circuito analógico dedicado, a faixa de uso é ampla, vem com fonte de alimentação de faixa de tensão de 10 30V, muito prático. MONTAGEM EM PAREDE OU MONTAGEM EM TRILHO: O transmissor de temperatura e umidade é fácil de instalar, pode ser montado na parede ou em trilho montado em trilho, possui alta resistência à poeiraDISPLAY LCD: medidor de temperatura e umidade

O sensor possui tela LCD de cristal líquido, bonita e generosa, clara de ler, muito conveniente. Conecte-se ao equipamento local: o botão pode definir parâmetros, é fácil de operar, usando a interface industrial padrão, saída de sinal analógico de 0 5V, pode ser conectado ao display digital local, PLC, inversor, host de controle industrial e outros equipamentos, seguro e confiável

Especificação:
Tipo de item: Transmissor de umidade de temperatura
Tamanho do produto: Aprox. 147 x 88 x 41 mm/Fiação da fonte de alimentação de 5,79 x 3,46 x 1,61 polegadas: entrada de alimentação DC de 10 30V de ampla tensão Material: ABS






Peso: 178 g/6,3 oz (aprox.)
Parâmetro:





Modelo
RS-WS-V05-2D-LCD Fonte de


alimentação DC (padrão)
DC 10 30V


Consumo máximo de energia
Saída atual 1,2 W Saída de



tensão 1,2 W Precisão A Umidade mais ou menos





2 por cento RH (60 por cento RH, 25 graus centígrados)


Temperatura mais ou menos 0,4 graus centígrados (25 graus centígrados) Precisão B Umidade mais ou menos nos 3 por cento RH (60 por cento RH, 25 graus)






Temperatura
mais ou menos 0,5 grau centígrado (25 graus centígrados) Faixa de temperatura -40 graus centígrados



+120 graus centígrados, padrão -40 graus centígrados +80 graus centígrados Faixa de umidade 0



por cento RH - 100 por cento RH Temperatura de operação do


circuito transmissor e umidade de trabalho
-20 graus centígrados +60 graus centígrados, 0 por cento RH 95 por cento RH (sem condensação) Temperatura operacional da sonda -40 graus centígrados +120 graus centígrados,









padrão - 40 graus centígrados +80 graus centígrados


Umidade de trabalho da sonda
0 por cento RH - 100 por cento RH


Estabilidade de longo prazo
Umidade
menor e igual a 1 por cento Rh/y


Temperatura
Menor e igual a 0,1 grau centígrado/y


Tempo de resposta
Umidade
Menor e igual a 8s (1m/s de velocidade do vento) Sinal de saída Saída de tensão 0 5V Capacidade de carga Saída de


tensão








Resistência de saída Menor que e igual a 250 Omega


Saída de corrente
menor que e igual a 600 Omega


Tamanho do furo
Aprox. 70 mm/2,76 polegadas Configurações de


parâmetros
Modifique diretamente por meio de configurações ou botões de software

Fiação específica:





Item
Identificação do circuito
Descrição Fonte de


alimentação
VCC Potência positiva



GND Potência negativa/sinal
negativo Saída TH Sinal de temperatura positivo RH
Sinal de umidade positivo
Problemas e soluções comuns:
Nenhuma saída ou saída errada Causas possíveis:
1. O intervalo errado corresponde ao erro de cálculo do PLC. Para a gama, consulte as especificações técnicas na primeira parte.
2.
O método de fiação está incorreto ou a sequência de fiação está errada. 3. A tensão da fonte de alimentação está incorreta.
4.
A distância entre o transmissor e o coletor é muito longa, causando desordem de sinal. 5. A porta de aquisição do PLC está danificada.
6.

Lista de pacotes:
2 x parafuso
2 x plugue de parede
1 x transmissor 1 x
manual do usuário

Aviso:
O dispositivo não fornece linha de comunicação por padrão, a cor da linha é apenas para referência.
