Motor De Engrenagem Governor 6v Geared Dc Turbo Worm Mini Sp

Descrição

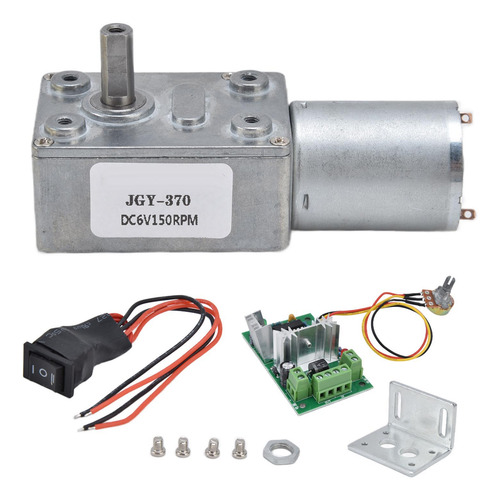

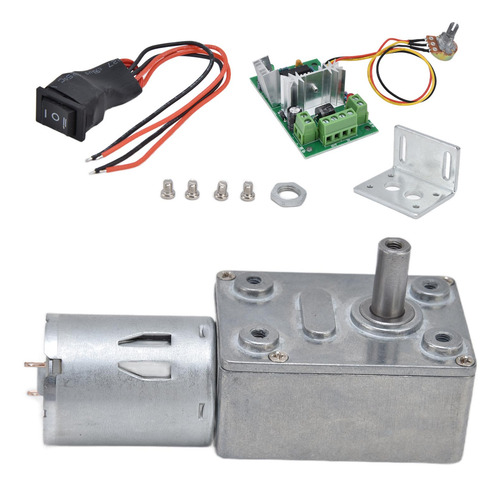

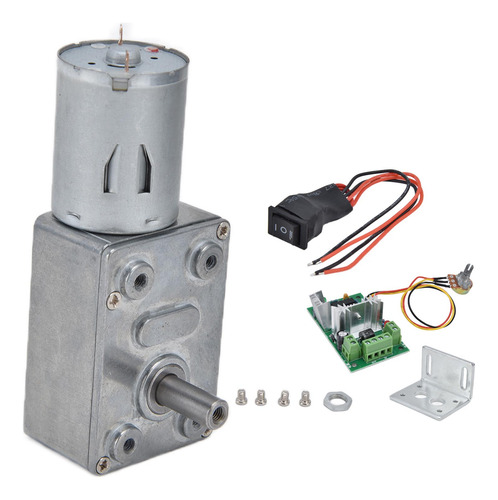

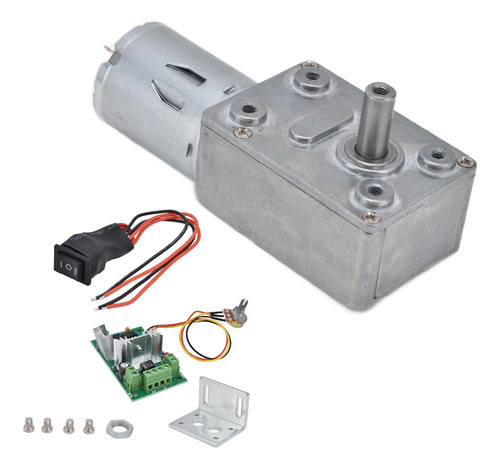

Motor de engrenagem de 6V DC Turbo Worm Mini Speed Reduction Motores elétricos com regulador JGY370

Característica:
O motoredutor adota uma engrenagem metálica de alta precisão e um eixo de saída endurecido em ferro inoxidável, funcionando sem problemas. O motor suporta rotação para frente e para trás e tem função de desligamento automático, tornando a operação mais flexível. Design de redução de sem-fim da turbina, a força máxima de carga da engrenagem é de cerca de 30 kg, e a velocidade pode ser controlado pelo regulador. O invólucro é feito de fundição sob pressão de liga de zinco, que tem boa resistência ao desgaste e fácil aquecimento dissipação para prolongar a vida útil do motor. Os motores de engrenagem DC são frequentemente usados em fechaduras eletrônicas, expositores, robôs, dispositivos inteligentes, máquinas de churrasco, etc.

Especificação:
Tipo de item: Motor de
engrenagem Tensão de trabalho: DC6V
Faixa de uso: DC3-9V

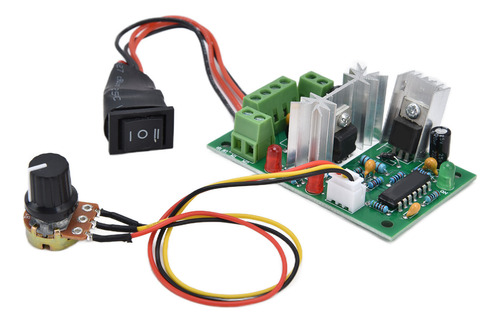

CCM2 DC Motor Governador Parâmetros: Regulador de motor DC Controle
CW e CCW
Este regulador usa a tecnologia de controle de velocidade PWM, que tem as características de alta eficiência de conversão, ampla faixa de velocidade e desempenho estável.
Todos eles usam chips originais de semicondutores importados, e os circuitos são estáveis e confiáveis após vários testes, como tensão, corrente e funções, antes de sair da fábrica.
Modelo: CCM2 Tensão de
trabalho: DC 10V-30V
Potência de controle: 12V x 3A igual a 36W, 24V x 3A igual a 72W, maior que 24V, máximo de 120W
Corrente nominal: 3A Corrente máxima:
5A
Ajuste de largura de pulso PWM Faixa: 5 por cento -95 por cento

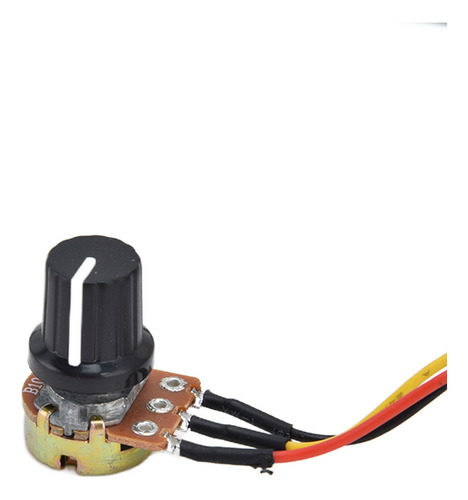

Potenciômetro: valor de resistência B10K, comprimento do fio é de aproximadamente 20 cm/7,9 polegadas, abertura de aproximadamente 8 mm/0,3 pol. Tensão de saída: cerca de 0-











100 por cento da tensão de entrada
Tamanho do regulador de velocidade: Aprox. 74 x 47 x 28 mm/2,9 x 1,9 x 1,1 pol. O
potenciômetro é usado para regular a velocidade. Os
interruptores CW e CCW são usados para controlar a




tensão para frente, reverter e parar. Tensão V
6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6







6


Velocidade de rotação RPM
150
100
50
40
30
25
20
10
5


Torção nominal Kg.cm 0,2 0,5 0,7 2 5,3 6,7 9 15,9 5 Corrente nominal A





Menor e igual a 0,6 Menos e igual a 0,6
Menos que e igual a 0,6
Menos e igual a 0,6 Menos e igual a 0,6
Menos e igual a 0,6 Menos e igual a 0,6
Menos e igual a 0,6






Kg de torção máxima. Cm
0,9
1,6
2
7,5
10
13
18
30
45


Corrente de parada A
3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3
3.3 3.3
3.3 3.3
3.3 3.3
3.3 3.3
3.3 3.3
3.3 3.3
3.3 3.3
3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3 e

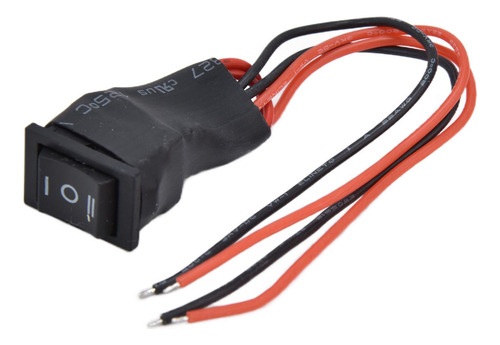

Interruptor CCW

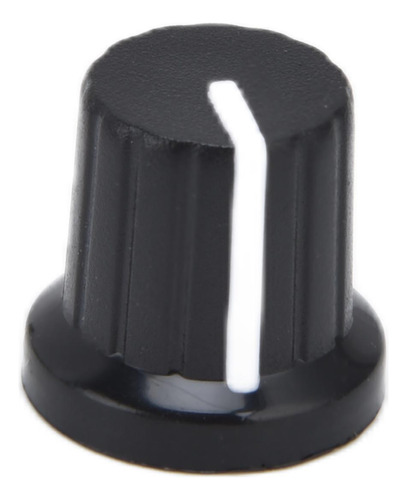

1 x tampa de botão
1 x lavadora
1 x suporte
4 x parafusos de montagem

aviso:
Motor: 1. Ao usar o motor, não deve haver restrições.
Por exemplo, o adesivo não deve fluir para o rolamento através do eixo rotativo, o que afetará o funcionamento do motor. 2.
Para prolongar a vida útil, não sobrecarregue nem pendure objetos que impeçam a rotação na extremidade do eixo. 3.
Fabricado em uma carga excêntrica de radiação pesada, que é prejudicial à vida útil do motor. 4. Não armazene em alta temperatura ou umidade extrema e não coloque em gás corrosivo, o que reduzirá o efeito do motor.
5. Quando a soldagem é necessária nos terminais positivos e negativos do motor da fonte de alimentação, a temperatura do ferro de soldar é de 340 graus centígrados mais ou menos 40 graus centígrados e o tempo de aquecimento é inferior a 3s. Não deforme o plástico. Deixe os pontos de solda fluírem para o motor ou quebre a extremidade do fio durante o trabalho para fazer o motor funcionar. declinar.
6.
A capacidade máxima de carga da engrenagem é de 70 kg, o bloqueio é proibido e o motor pode ser queimado se ficar bloqueado por muito tempo. 7.
Forneça a potência especificada e certifique-se de que ela esteja dentro da faixa de requisitos mensuráveis. 8.
A instalação de polias ou engrenagens não deve ser anormalmente agravada quando pressionada. 9. Ao instalar o motor, se o parafuso for muito longo, ele causará contato entre o motor e o rotor, afetando as características.
Governador:
1.
A entrada do controlador de velocidade do motor DC é de corrente contínua e não pode ser conectada diretamente à corrente alternada (como motores domésticos de 220V AC). 2. Os pólos positivo e negativo da fonte de alimentação DC não podem ser invertidos.
3. O motor pode ser positivo ou negativo. Quando a direção de corrida não é adequada, a direção pode ser alterada ajustando a sequência do fio.
4. O botão do potenciômetro pode alterar o ciclo de trabalho da saída do regulador, alterando assim a velocidade do motor.

**NOTA**
Se você tiver alguma dúvida, convidamos você a entrar em contato conosco através de MENSAGENS para ajudá-lo o mais rápido possível.
