1s 2s 3s 4s Tensão De Elevação Bateria De Íon De Lítio De Ca

Descrição

O PW4000 é um chip de gerenciamento de carregamento de bateria de lítio de 1 a 4 células.
Pode operar dentro da faixa de entrada de 4,2 V a 20 V, com uma corrente máxima de carga de 3 A.
A tensão de carregamento pode ser configurada por meio de um resistor externo.
No modo de carregamento, se a entrada for menor que a tensão total da bateria, aumentará o carregamento;
se a entrada for maior que a tensão de carga total da bateria, a bateria será carregada com uma tensão reduzida.

Nome: 1S2S3S4S Buck-Boost Fast Charging Corrente de carregamento da bateria: 2A Interface de fonte de alimentação: Interface -C

Instruções de uso
A tensão é conectada através de -C ou soldagem e a faixa de tensão de entrada é de 4,2 ~ 20v.
Se você comprar um módulo de carregamento 1S, a tensão de saída é de 4,2 V
Se você comprar um módulo de carregamento 2S, a tensão de saída é 8,4 V Se você comprar um módulo de carregamento
3S, a tensão de saída é 12,5 V Se você comprar um módulo de carregamento 4S, a tensão de saída
é 16,8 V O
número de suas próprias baterias Deve corresponder ao módulo de carregamento, 8,4 V 2S A bateria só pode usar o módulo de carregamento 2s.



O mesmo se aplica a 1S, 3S e 4S.
Se não houver bateria na saída do módulo de carregamento, as luzes vermelha e verde piscarão respectivamente após o módulo de carregamento ser ligado, indicando uma anormalidade.
Se a luz vermelha do módulo de carregamento estiver sempre, significa que ele está carregando.
Se a luz verde do módulo de carregamento estiver sempre, significa que o carregamento foi concluído.
Nota:

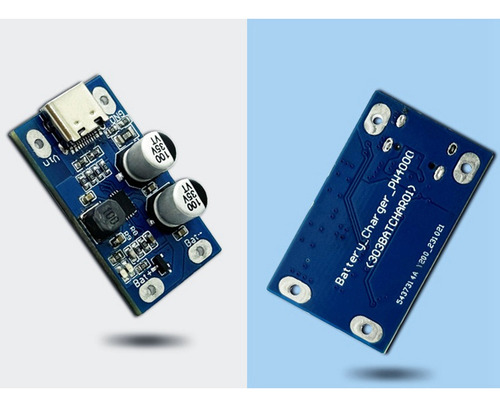

Lotes diferentes podem ter diferenças na aparência do produto, Cor e caracteres impressos, que não afetarão o uso Cor: conforme mostrado Material: embalagem PCB Conteúdo:
1 x Módulo de Carregamento Rápido
