Características do produto

Marca	Genérica
Modelo	Generic

Descrição

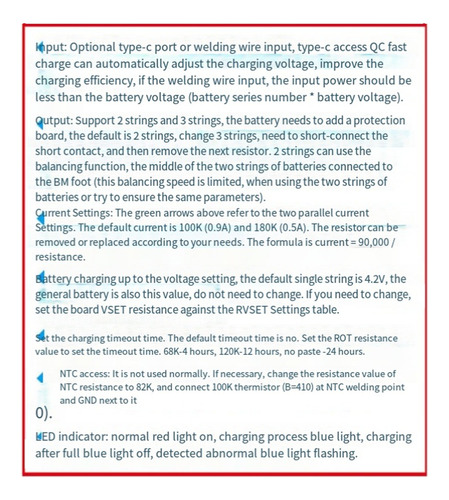

Entrada: porta -c opcional ou entrada de solda. -c conectado ao carregamento rápido Qc pode ajustar automaticamente a tensão de carregamento e melhorar a eficiência de carregamento. Se a entrada de solda for usada, a fonte de alimentação de entrada deve ser menor que a tensão da bateria (número de série da bateria* voltagem da bateria). Saída: suporta 2 e 3 cordas. A bateria precisa estar equipada com uma placa de proteção, com um padrão de 2 cordas.
Ao mudar para 3 cordas, o contato de curto-circuito precisa estar em curto-circuito e, em seguida, o resistor adjacente precisa ser removido. Duas cadeias de caracteres podem usar a função de balanceamento, com duas cadeias de baterias conectadas ao pino BM no meio (essa velocidade de balanceamento é limitada, portanto, ao usar as duas cadeias de baterias, ainda é necessário garantir que os parâmetros sejam consistentes o máximo possível)
Configuração atual: O verde na figura acima indica que as configurações atuais padrão para duas conexões paralelas são 100K (0,9A) e 180K (0,5A). Os resistores podem ser removidos ou substituídos de acordo com as necessidades pessoais. A fórmula de cálculo é corrente = 90000/valor de resistência.
A tensão de corte para carregamento da bateria é definida como 4,2 V por padrão para uma única string, que também é o mesmo valor para a maioria das baterias e não precisa ser alterada.

Se forem necessárias alterações, consulte a tabela de configurações do RVSET para definir a resistência VSET da placa. Configuração de tempo limite de
carregamento, padrão sem tempo limite, defina o valor da resistência ROT como definido. 68 a 4 horas, 120 a 12 horas, sem adesivos -24 horas de conexão NtC: Não é usada normalmente.

Se necessário, altere o valor da resistência NC para 82K e conecte um termistor de 100K (B = 410) ao ponto de solda NTC e ao GND adjacente Cor: preto Material: PCB: 2S Conteúdo do pacote: 10 x Boost Module
