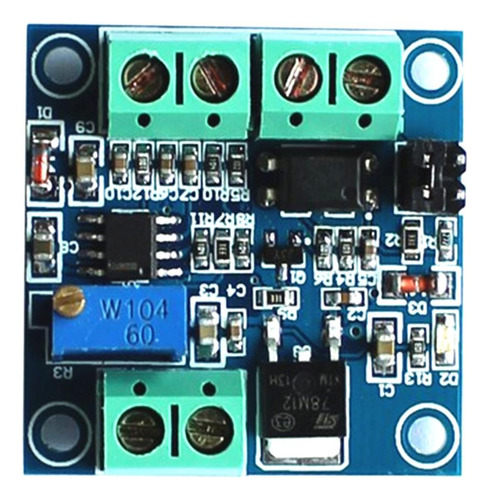

Módulo De Conversor De Tensão Pwm Para Analógico Digital

Descrição

Módulo Conversor de Tensão PWM para Tensão 0%- PWM para Tensão 0-10V
Descrição do produto:

O módulo PWM para tensão pode converter o sinal PWM digital de 0% a 100% em um sinal analógico de 0 ~ 10V.
Pode ser usado para painel de controle industrial ou outra comutação de interface de sinal, ajustando o ciclo de trabalho PWM para regular a tensão de saída.
Adota tecnologia de microcontrolador incorporado, fácil de operar, você pode ajustá-lo através do potenciômetro.
Aumenta ainda mais a precisão da tensão de saída para 1%, a frequência de entrada é aumentada para 3KHZ, suporta PWM, ciclo de trabalho para tensão (via resistor curto) e seleção de 5V/10V (via resistor curto).


Especificações:

Tamanho: Aprox. 33,14 x 33,02 mm/1,304 x 1,3 polegadas
5/10 curto D/F aberto frequência de 1-1KHz a 0-5V (ciclo de trabalho à )
5/10 aberto D/F aberto frequência de 1-1KHz a 0-10V (ciclo de trabalho à )
5/10 curto D/F curto ciclo de trabalho de 0-100% a 0-5V (faixa de frequência 1Hz-3KHz)
5/10 aberto D/F curto ciclo de trabalho de 0-100% a 0-10V (faixa de frequência 1Hz-3KHz)
Tensão de alimentação: 9V ~ 24V
Faixa de frequência de entrada de sinal: 1 Hz ~ 3 KHz (amplitude 3,3 V-5 V)
Faixa do ciclo de trabalho de entrada de sinal: 0 ~ 100% (amplitude 3,3 V-5 V)
Tensão de saída: 0,00 V ~ 5,00 V/0,00 V ~ 10,00 V
Tolerância a erros: dentro de 1%, conversão linear
Definição de fiação:
12V: Conector de alimentação positivo (9V a 24V)
GND: Interface de aterramento de energia
PWM: entrada de sinal (1-1KHz 0-100%) (amplitude 3,3V-5V)
GND: interface negativa de entrada de sinal ou terra
SAÍDA: Interface de saída de sinal (0,00 V a 5,00 V/0,00 V a 10,00 V)
GND: Interface de aterramento
Nota: Quando a saída é de 0,00 V a 10,00 V, a tensão da fonte de alimentação deve ser superior a 10 volts.

O pacote inclui:

Módulo conversor PWM para tensão de 1 peça
